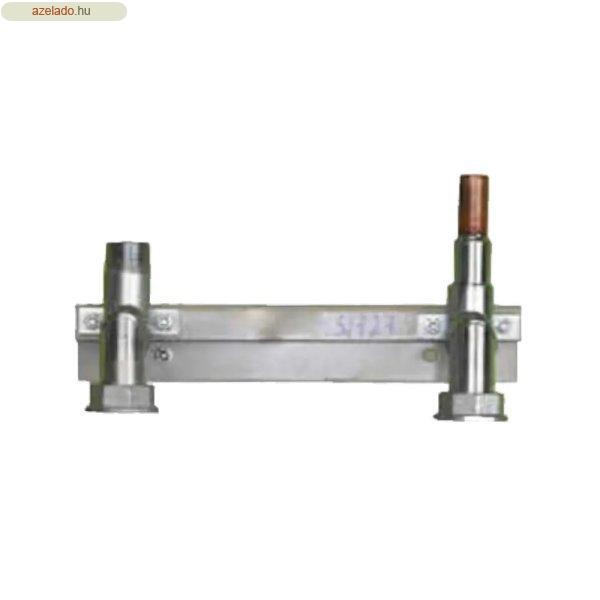

Peró Gáz T17SZR28 szerelősin fali mérőállomáshoz ? ideális választás
védőszekrény nélküli szereléshez. Masszív, tartós kivitel, gyors és egyszerű
telepítés. Profi megoldás gázszerelőknek, kivitelezőknek! RendeltetésA termék a
lakossági és kommunális gázellátás műszaki tartozékaként került kialakításra. A
szerelősín a gázfogyasztó vezetékbe épített elzáró csap és a műszaki leírásban
található táblázat szerinti paraméterekkel megadott membrános gázmérő épületen
belüli, védett helyen történő fali elhelyezésére nyújt műszakilag megfelelő,
biztonságos megoldást. Típusvariációktól függően a be- és kilépő oldalon
többféle csatlakozási lehetőség biztosított.Szerkezeti felépítésA szerkezet főbb
részei a szerelősín, kilépő és belépő oldali fejcső (burkolat nélkül).A
szerelősín 2,0 / 3,0 mm-es minőségi acéllemezből készült hajlított tartó, amely
2 / 4 db kör vagy ovális furaton keresztül állványcsavar, tipli segítségével
erősíthető a falszerkezethez. A szerelősín 2 mm-es részt biztosít a fal és a sín
között, így lehetővé teszi a védőburkolat esetleges igény szerinti utólagos
elhelyezését, mivel ebbe a résbe illeszkedhet a védőszekrény tetején kialakított
hajlított perem. A szerelősínen kialakított további négy kör vagy ovális furaton
keresztül csavarkötéssel rögzíthető a gázmérőhöz csatlakozó fejcsövek. A
furatokra ráhagyott hézag biztosítja a játékot a mérőkötés feszültségmentes
kialakításához. A szerkezet felületvédelme foszfátozás, zsírtalanítás után
alapozó és zománcfestéssel készül.Fejcső kialakítás és anyaghasználatA
gázösszekötő fejcsövek darabolás, forgácsolás utáni hegesztéssel, többféle
méretben varratnélküli minőségi acélcsőből vagy 28x1,5 minőségi rézcsőből
készülnek keményforrasztással. Ezek csatlakozása gázmérőnél hollanderes, a
belépő és kilépő oldalon a fentiek szerint lehet menetes, hegtoldatos vagy réz
roppantató, forrasztható kialakítású. A fejcső felületvédelmére galvanizálást
alkalmazunk. Gyártás és minőségellenőrzésA hegesztett kötéseket védőgázas,
fogyóhuzalos hegesztési technológia alkalmazásával készülnek..A termék
minőségének ellenőrzése gyártásközi- és végellenőrzéses vizsgálati módszerrel
történik.A csatlakozó idomok, fejcsövek a GMBSZ szerinti nyomáspróbára kerülnek,
melynek tényét minőségi bizonylatban rögzítik. A termékek egyedi gyártási számot
kapnak. Műszaki adatok Beépíthető gázmérő: G4, A=250 mm, G5/4 Belépő oldal: 1
Kilépő oldal: 28 mm réz
