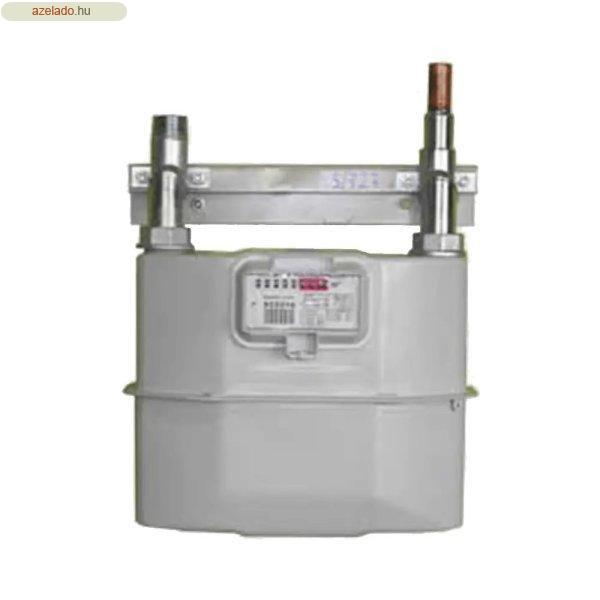

Peró Gáz T17R22 fali mérőállomás gázmérő nélkül. Az állomás szerelősínből,
burkolatból, ki- és belépő fejcsövekből áll. Belépő oldalon R1 menetes
csatlakozás tetőlemez felől, kilépő oldalon fölső 22x1,5 mm rézcső
csatlakozással. Fali mérőállomás, biztonságos megoldásA Peró Gáz T17R22 fali
mérőállomás védőszekrénnyel, a lakossági és kommunális gázellátás műszaki
tartozékaként került kialakításra. A mérőállomás a gázfogyasztó vezetékbe
épített elzáró csap(ok), a műszaki leírás szerinti paraméterekkel megadott
membrános gázmérő és T17 100 mbar esetén házi nyomásszabályozó fali elhelyezésre
nyújt műszakilag megfelelő, biztonságos megoldást, továbbá biztosítja a
berendezés(ek) környezeti hatásokkal szembeni védelmét. Típustól függően a be-
és kilépő oldalon többféle csatlakozási lehetőség és irány biztosított.Általános
jellemzőkA szerkezet főbb részei a védőszekrény, szerelősín, kilépő és belépő
oldali fejcső.A szekrény 0,8/1,0 mm-es DC01 minőségű finom acéllemezből készült
lakatos konstrukció. A szerkezeti elemeket darabolás, kicsípés és hajlítás után
szakaszos hegesztési varratokkal állítják össze. A kivezetések helyén a ki- és
belépő csővezeték részére kicsípésekkel készül. A domborított védőburkolat
szerelősín segítségével rögzíthetjük, ezeken a gázmérő leolvasására 57x107 mm-es
leolvasó ablak került kialakításra. Bizonyos típusok klasszikus kétajtós
burkolattal is rendelhetők.Telepítés, rögzítésA szerelősín 2,0 / 3,0 mm-es
minőségi acéllemezből készült hajlított tartó, amely 2 / 4 db kör vagy ovális
furaton keresztül állványcsavarral, tiplik segítségével erősíthető a
falszerkezethez. A szerelősín 2 mm-es részt biztosít a fal és a sín között,
amelybe illeszkedik a domborított védőburkolat tetején kialakított hajlított
perem. A szerelősínen kialakított további négy kör vagy ovális furaton keresztül
csavarokkal rögzíthetők a gázmérőhöz csatlakozó fejcsövek. A szabályozóház
integrálása hézag biztosítja a játékot a mérőkötés feszültségmentes
kialakításához. A szekrény és a szerelősín felületvédelme foszfátozás,
zsírtalanítás után alapozó és zománcfestéssel készül.A gázkészülékek fejcsövéhez
darabolás, forgácsolás utáni hegesztéssel, többféle keresztmetszettel rendelkező
csatlakozócsonk kerül kialakításra, hollandi fej, ill. hegesztett idom
csatlakoztatására.A szabályozós mérőállomások be- és kilépő csonkjaira
hegesztett technológiai alátámasztás készül, amely a csatlakozócső
hosszabbítását és véglegesítés utáni visszacsatolását lehetővé teszi.Az
összeszerelt mérőállomás a GMBSZ szerinti nyomáspróbára kerül, melynek megfelelő
minősítéssel ellátva, dokumentációval együtt a gyártói egységet képezi. Műszaki
jellemzők Beépíthető gázmérő: G4, A=250 mm, G5/4 Belépő oldal: R1 menet Kilépő
oldal: d 22 Kivezetés: Tetőn, Tetőn Burkolat: Domborított (ráakasztós)
